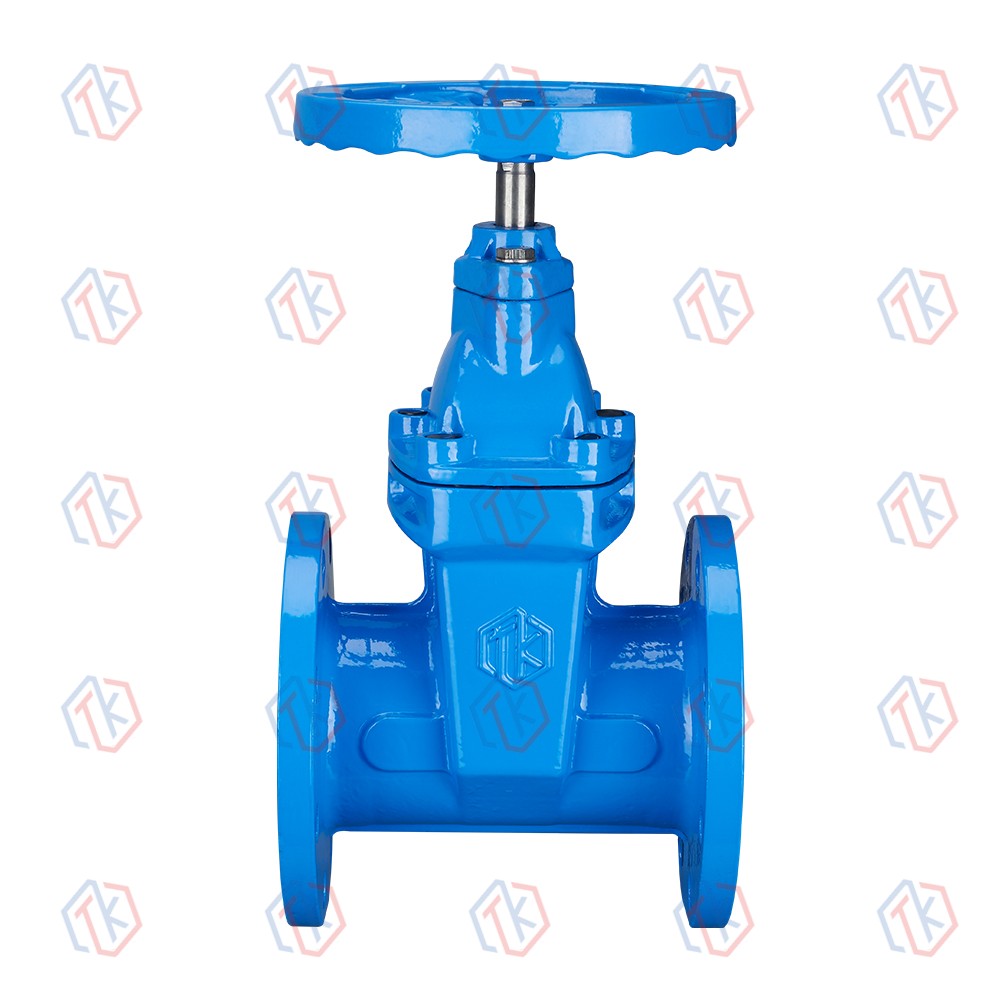

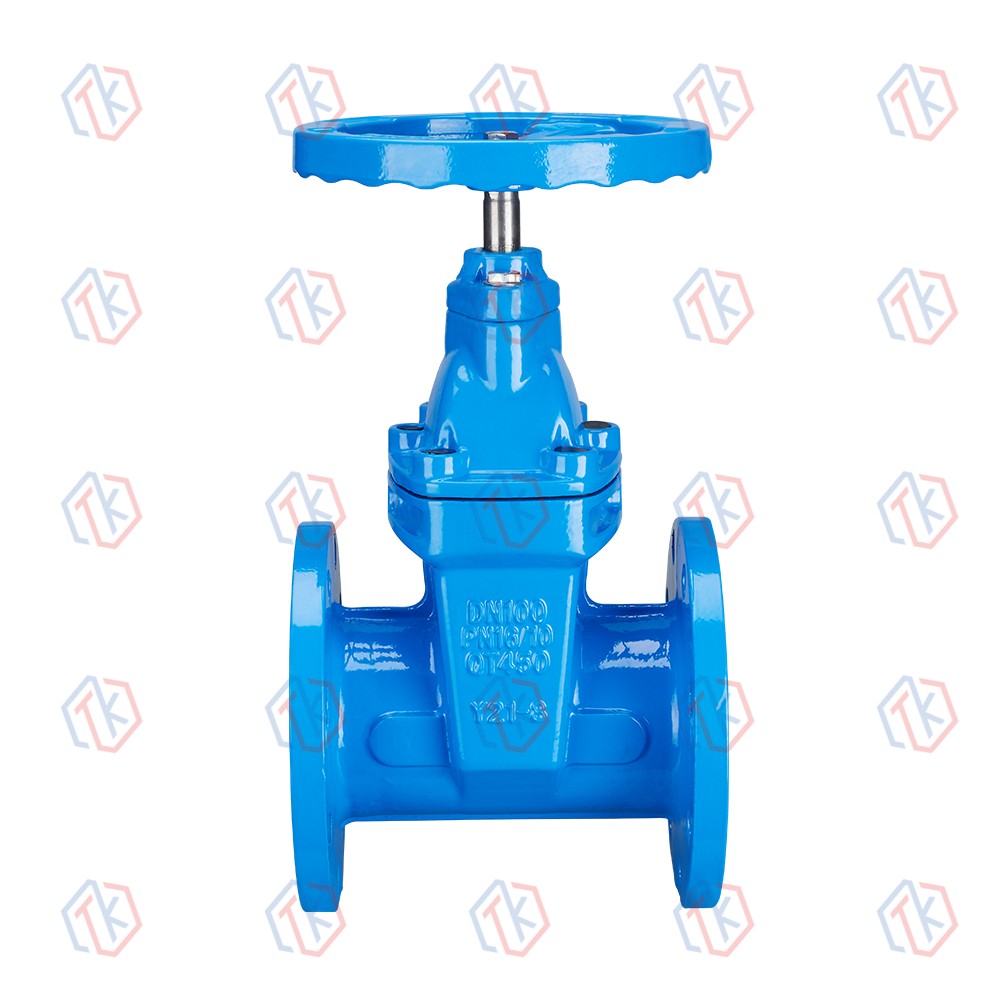

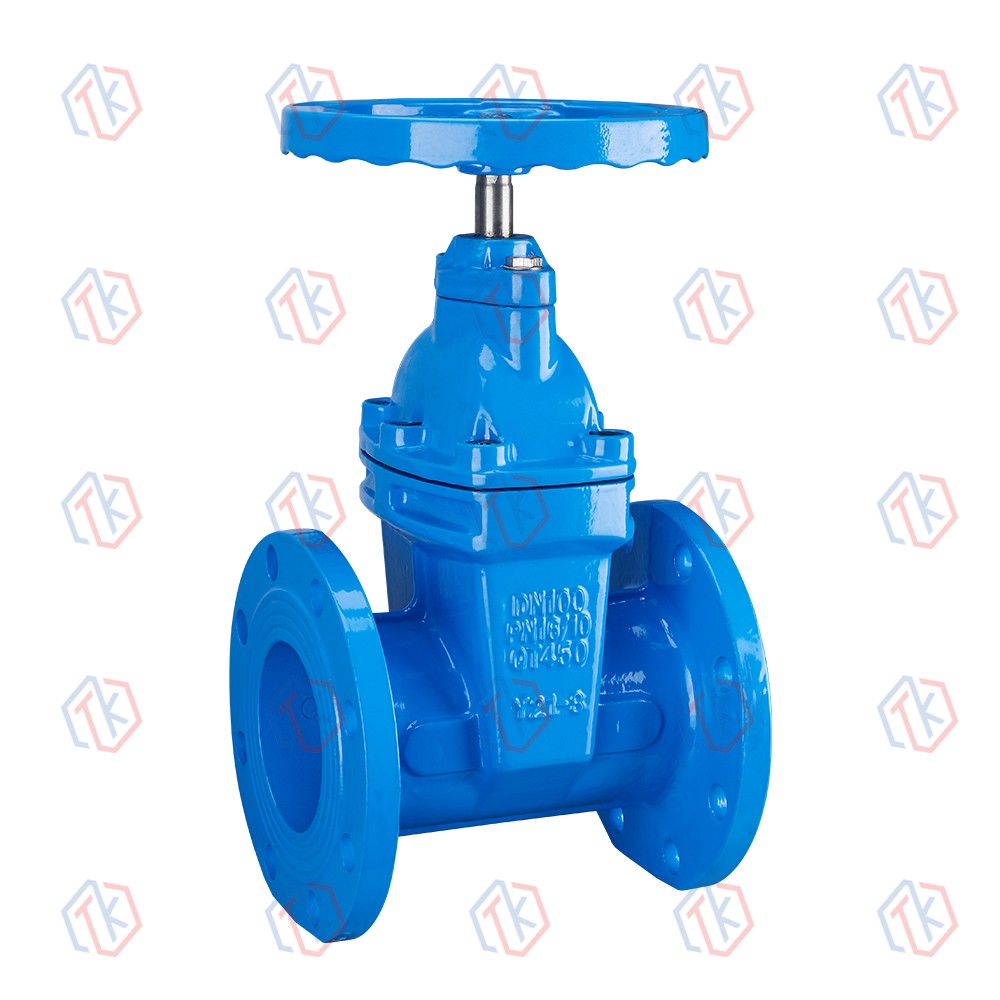

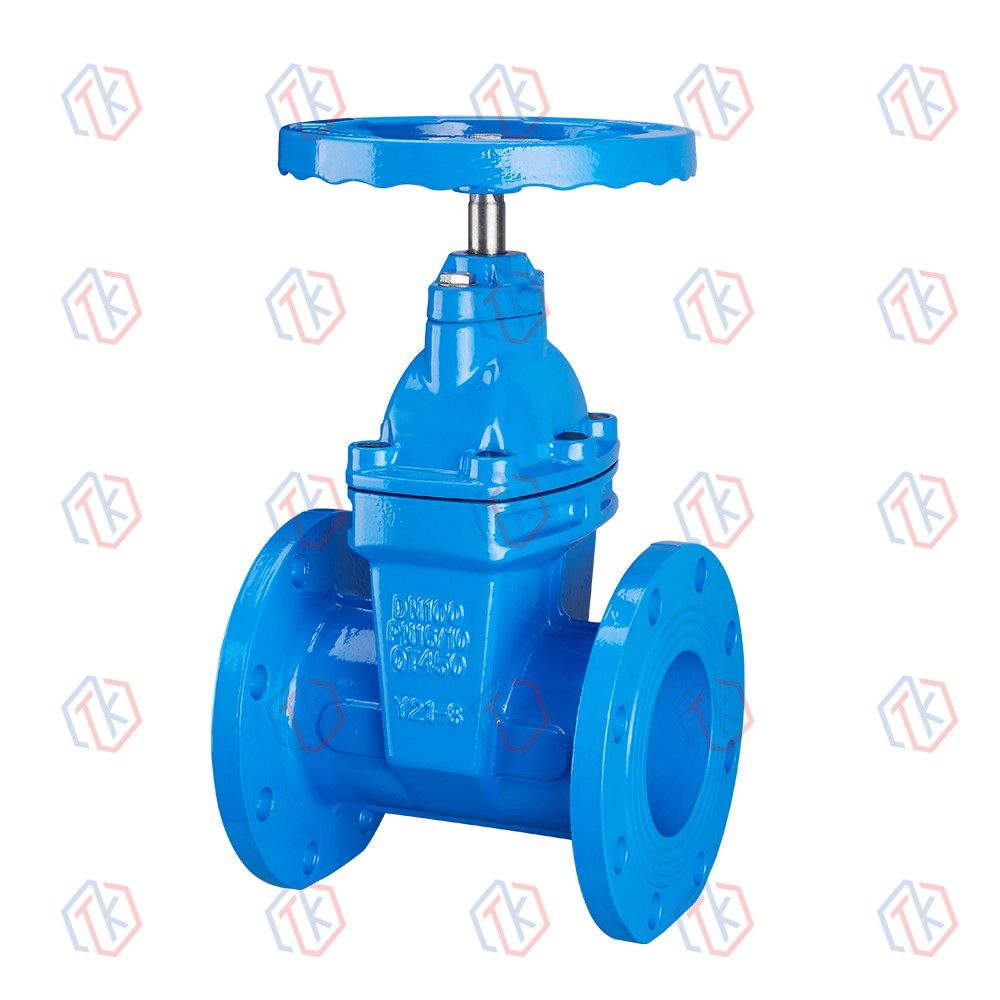

暗桿閘閥
產品應用
適用于生活用水、給排水系統、污水處理系統、化工流體輸送等系統。
典型應用行業有∶水廠及水源工程，環境保護，市政設施，電力及公用事業，建筑行業，鋼鐵、治金，造紙行業等。
產品特點
1、全通徑流道，閥門全開時閘板完全升離流道，流體阻力最小;
2、質流動方向不受限制;
3、全包膠閘板，閥板材質與介質零接觸，密封性能良好;
4、無毒防腐涂裝，閥門內外表面均采用無毒環氧靜電噴涂;
5、型式操作多樣，可用手輪、電動、氣動等裝置操作。

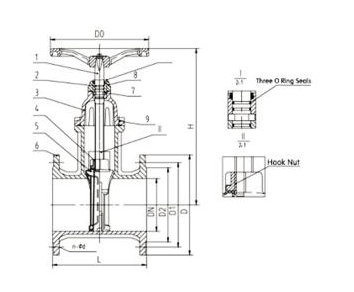

產品結構
主要外形尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
610 |
660 |
|
|
DO |
160 |
160 |
200 |
200 |
225 |
280 |
330 |
385 |
385 |
450 |
450 |
520 |
620 |
458 |
458 |
458 |
|
|
Non-Rising Stem |
?????? Hmax |
198 |
225 |
293 |
303 |
340 |
417 |
515 |
621 |
710 |
869 |
923 |
1169 |
1554 |
1856 |
2176 |
2598 |
|
350 |
406 |
520 |
568 |
640 |
755 |
960 |
1150 |
1300 |
1559 |
1704 |
1878 |
2176 |
2568 |
2895 |
3446 |
||
主要部分材料
|
NO. |
名稱 |
材質 |
連接標準 .GB12238 .BS 5155 .AWWA |
|
1 |
閥桿 |
SS |
|
|
2 |
O型圈 |
丁腈橡膠 |
|
|
3 |
閥蓋 |
球墨鑄鐵 |
|
|
4 |
閥桿螺母 |
銅合金 |
|
|
5 |
閘板 |
球墨鑄鐵包覆橡膠 |
|
|
6 |
閥體 |
球墨鑄鐵 |
|
|
7 |
環 |
銅合金 |
|
|
8 |
密封壓蓋 |
? ? ? ? ? ? ? ? ? ?銅合金/球墨鑄鐵 | |
|
9 |
支架 |
球墨鑄鐵 |
相關產品
-
JD745X隔膜式多功能水泵控制閥
-
全焊接球閥
產品結構 主要零件材料 材料名稱 材質 GB ASTM 閥體 25 A105 球體 304 304 ?閥桿 1Cr13 182F6a 彈簧 6osi2Mn Inconel X-750 密封圈 PTFE PTFE 螺柱 35CrMoA A193 B7 主要外形尺寸 PN16/PN25/CLASS150 全通徑 單位（MM） DN NPS L H1 H2 W RF WE RJ 50 2 178 178 216 108 108 210 65 2 1/2 191 191 241 126 126 210 80 3 203 203 283 154 154 270 100 4 229 229 305 ...
-
焊接蝶閥
產品結構 主要外形尺寸 SPECIFICATIONS(ISO) A B D L H KG 20 50 78 19.05 130 82 1.2 25 50 78 25.4 130 82 1.2 32 50 78 31.8 130 82 1.05 38 50 86 38.1 130 86 1.2 51 52 102 50.8 140 96 1.7 63 56 115 63.5 150 103 2.1 76 56 128 76.1 150 110 2.4 89 60 139 88.9 170 116 2.7 102 64 154 101.6 170 122 3.05 108 64 159 108 170 126 3.1...
-

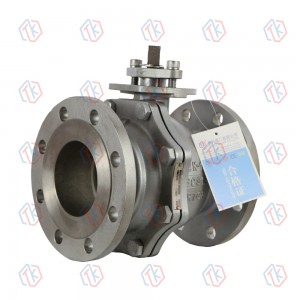

國標浮動式法蘭球閥
