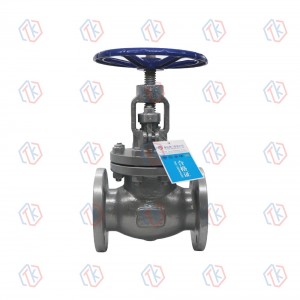

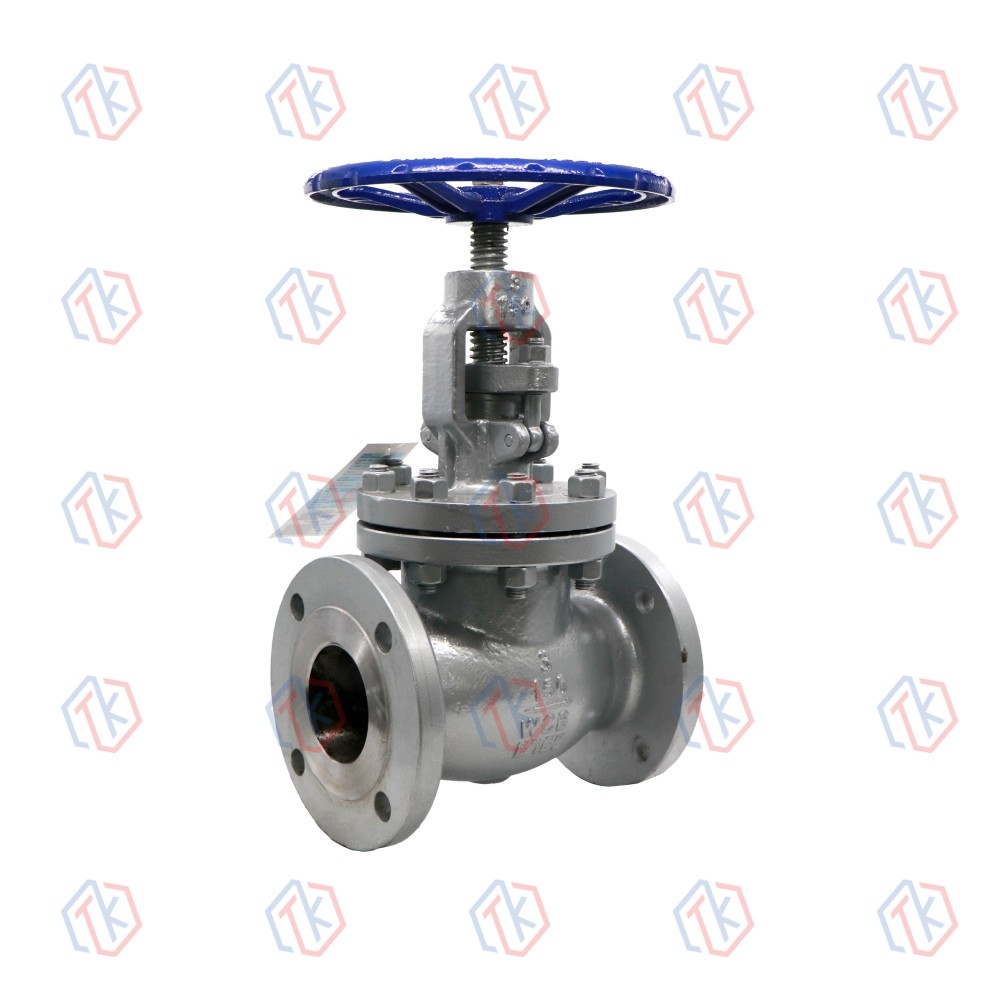

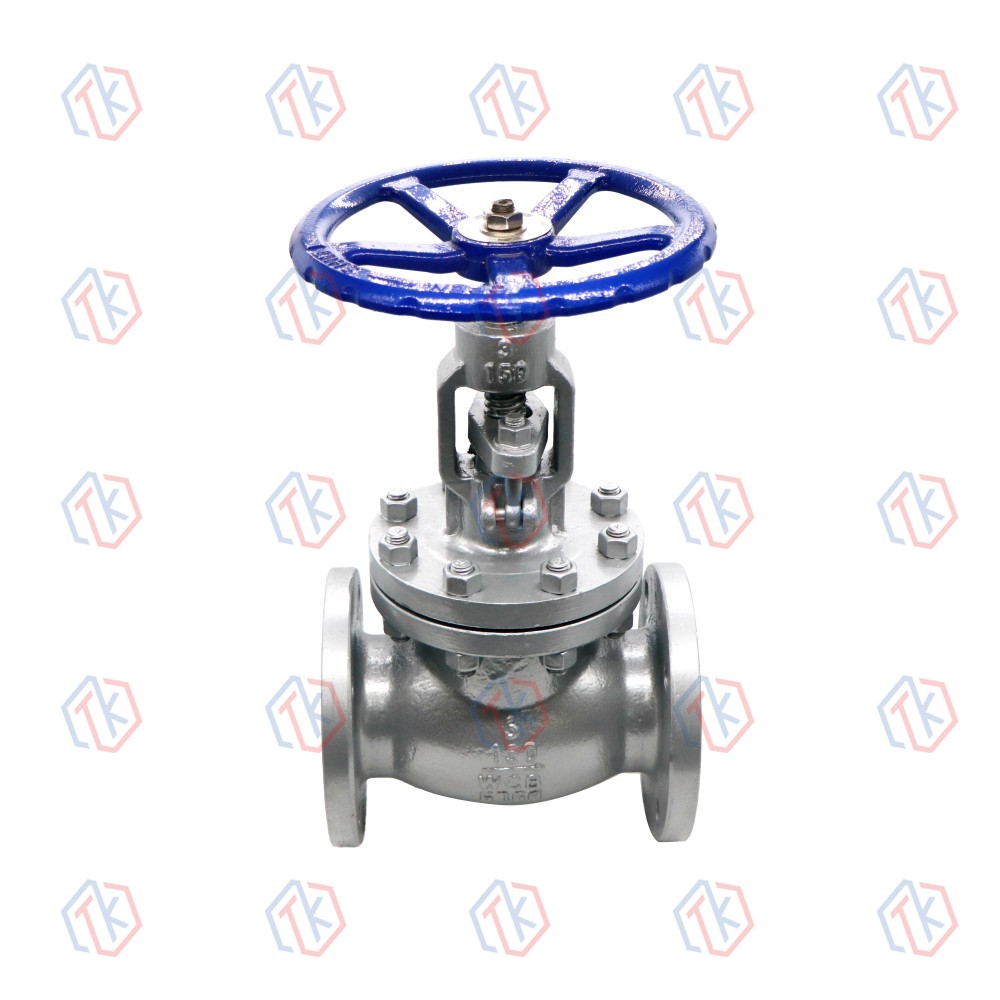

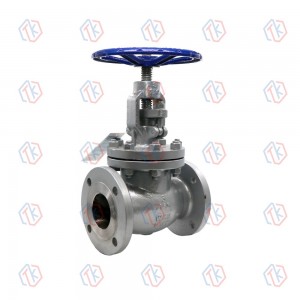

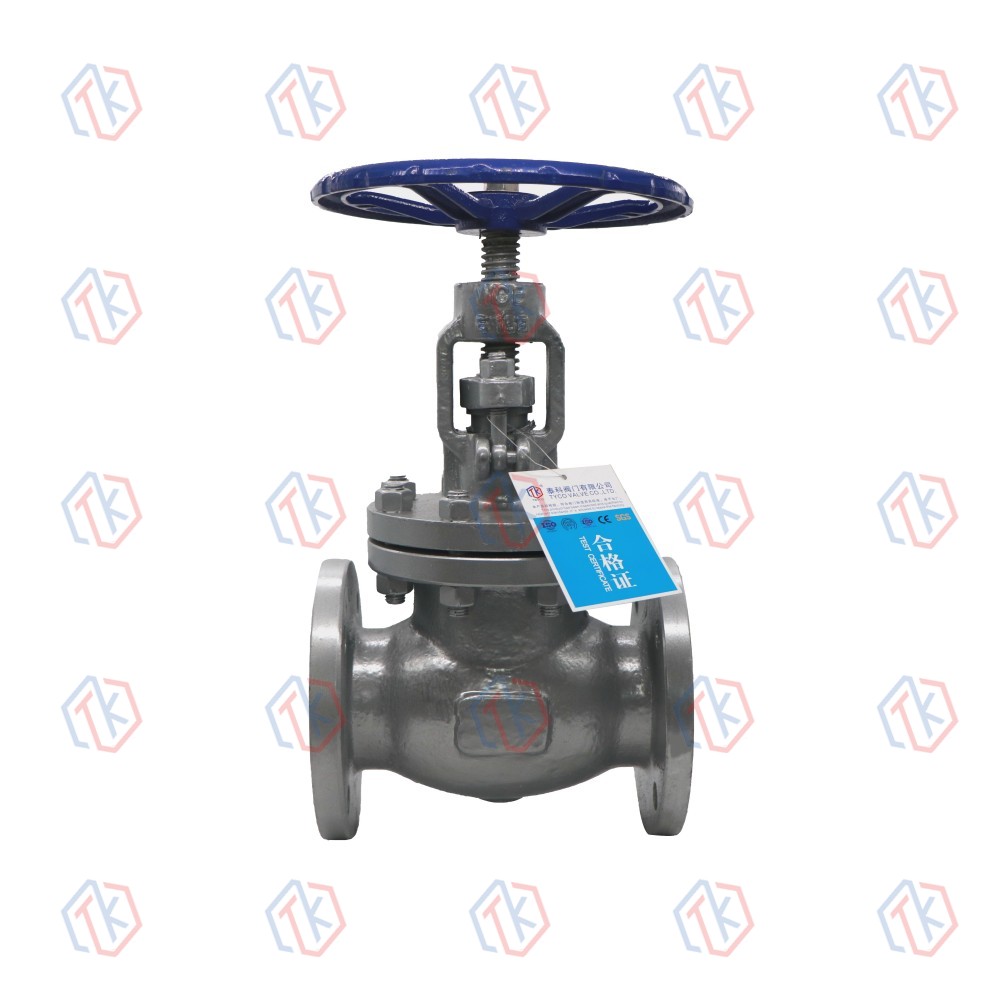

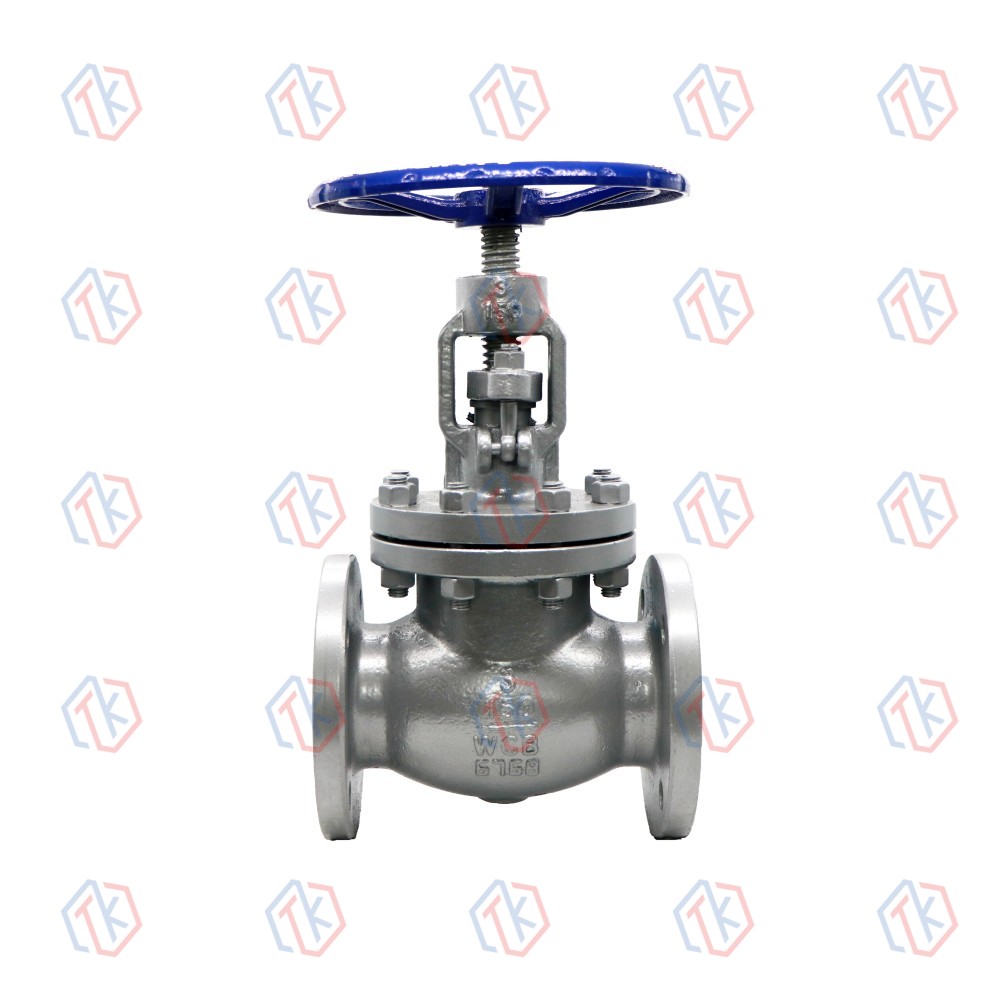

美標、日標截止閥

簡短描述:

設計制造標準

?設計和制造按:ASME B16.34, BS 1873
? 結構長度按:ASME B16.10
? 法蘭連接尺寸按:ASME B16.5, JIS B2220
? 檢驗和測試按:ISO 5208、API 598、BS 6755

性能規范

? 公稱壓力：150、300LB、10K、20K
??強度實驗：PT3.0、7.5、2.4、5.8Mpa
? 密封實驗：2.2、5.5、1.5、4.0Mpa
?氣密封測試：0.6Mpa
?閥門主體材料：WCB(C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29 ℃~425℃

發送郵件

產品細節

產品標簽

產品概述

J41H法蘭截止閥是按照API和ASME標準設計制造的。截止閥又稱截止閥，屬于強制密封閥門，所以閥門關閉時必須對閥瓣施加壓力以強制密封當介質從閥瓣下部進入閥門時，克服阻力所需的操作力是閥桿與填料的摩擦力和介質壓力產生的推力，閥門比開啟閥門的力大，所以閥桿直徑要大，否則會發生閥桿頂彎故障。

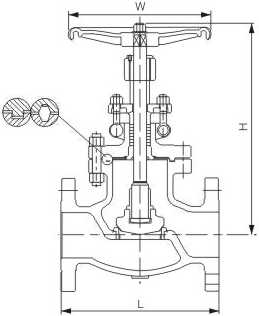

產品結構

主要尺寸和重量

J41H(Y)???? Class 150/10K

SIZE	INCH	1/2	3/4	1	1 1/4	1 1/2	2	2 1/2	3	4	5	6	8	10	12	14	16
SIZE	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	108	117	127	140	165	203	216	241	292	356	406	495	622	698	787	914
H	mm	163	193	250	250	291	350	362	385	490	455	537	707	788	820
W	mm	100	125	160	160	180	220	250	280	320	320	400	450	560	560

J41H(Y)???? Class 300/20K

SIZE	INCH	1/2	3/4	1	1 1/4	1 1/2	2	2 1/2	3	4	5	6	8	10	12
SIZE	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	mm	152	178	203	216	229	267	292	318	356	400	445	559	622	711
H	mm	163	193	250	250	291	345	377	405	468	620	*708	*777	*935	*906
W	mm	100	125	160	160	180	220	250	280	320	400	*450	*500	*560	*600
