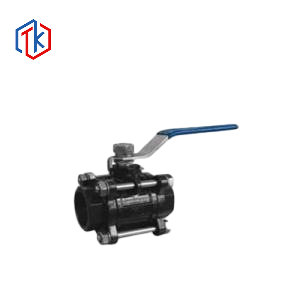

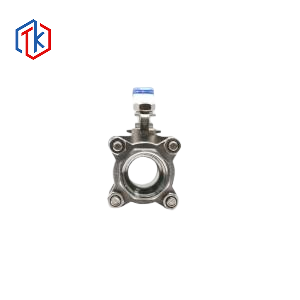

1000WOG 三片式內螺紋球閥
產品結構
?
主要零件材料
|
材料名稱 |
碳素鋼 |
不銹鋼 |
鍛鋼 |
|
|
閥體 |
A216 WCB |
A351 CF8 |
A351 CF8M |
A105 |
|
閥蓋 |
A216 WCB |
A351 CF8 |
A351 CF8M |
A105 |
|
球體 |
A276 304/A276 316 |
|||
|
閥桿 |
2Cr13 / A276 304 / A276 316 |
|||
|
閥座 |
聚四氟乙烯、聚四氟乙烯 |
|||
|
填料 |
聚四氟乙烯/柔性石墨 |
|||
|
壓蓋 |
A216 WCB |
A351 CF8 |
A216WCB |
|
|
螺栓 |
A193-B7 |
A193-B8M |
A193-B7 |
|
|
螺母 |
A194-2H |
A194-8 |
A194-2H |
|

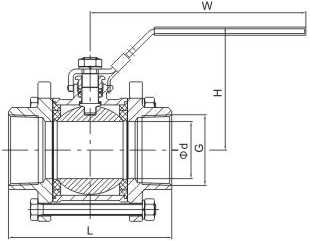

?主要外形尺寸
|
DN |
INCH |
L |
D |
G |
W |
H |
|
8 |
1/4″ |
60 |
11 |
1/4″ |
95 |
48.5 |
|
10 |
3/8″ |
60 |
11.5 |
3/8″ |
95 |
48.5 |
|
15 |
1/2″ |
75 |
15 |
1/2″ |
105 |
54 |
|
20 |
3/4“ |
80 |
19.5 |
3/4″ |
120 |
65.5 |
|
25 |
1″ |
90 |
25 |
1″ |
140 |
72 |
|
32 |
1 1/4″ |
110 |
32 |
1 1/4″ |
150 |
81 |
|
40 |
1 1/2″ |
120 |
38 |
1 1/2″ |
170 |
96 |
|
50 |
2″ |
140 |
49 |
2″ |
185 |
105 |
|
65 |
2 1/2″ |
160 |
64 |
2 1/2″ |
220 |
120 |
|
80 |
3″ |
180 |
77 |
3″ |
270 |
134.5 |
|
100 |
4″ |
215 |
99 |
4″ |
315 |
157 |
?
