偏心半球閥
概括
偏心球閥采用由板簧加載的活動閥座結構，閥座與球體不會出現卡死或分離等問題，密封可靠，使用壽命長，球芯帶V型缺口金屬閥座具有剪切作用，特別適用于含纖維、細小固體顆粒和漿液的介質。在造紙工業中控制紙漿特別有利。啟閉件采用V型槽口結構，徹底解決了介質易沉積在閥腔內的問題。全開時，閥門流量大，壓力損失小。結構緊湊，通用性強，流量特性近似等百分比，可調范圍大，最大可調比100:1，
產品結構

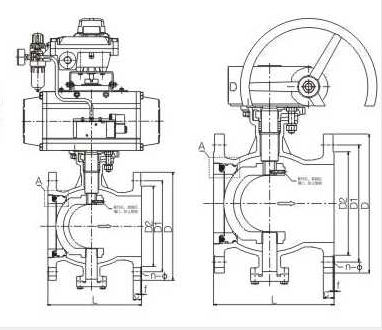

外形與連接尺寸
|
PN16 |
150磅 |
10K |
IS05211 |
|||||||||||||||||
|
DN |
升 |
D |
D1 |
D2 |
C |
F |
n-Φb |
D |
D1 |
D2 |
C |
F |
n-Φb |
D |
D1 |
D2 |
C |
F |
n-Φb |
|
|
100 |
229 |
220 |
180 |
158 |
20 |
2 |
8-Φ18 |
230 |
190.5 |
157.2 |
24.3 |
2 |
8-Φ18 |
210 |
175 |
151 |
18 |
2 |
8-Φ19 |
F10,17×17 |
|
125 |
254 |
250 |
210 |
188 |
22 |
2 |
8-Φ18 |
255 |
215.9 |
185.7 |
24.3 |
2 |
8-Φ22 |
250 |
210 |
182 |
20 |
2 |
8-Φ23 |
F10,22×22 |
|
150 |
267 |
285 |
240 |
212 |
22 |
2 |
8-Φ22 |
280 |
241.3 |
215.9 |
25.9 |
2 |
8-Φ22 |
280 |
240 |
212 |
22 |
2 |
8-Φ23 |
F12,27×27 |
|
200 |
292 |
340 |
295 |
268 |
24 |
2 |
12-Φ22 |
345 |
298.5 |
269.9 |
29 |
2 |
8-Φ22 |
330 |
290 |
262 |
22 |
2 |
12-Φ23 |
F12,27×27 |
|
250 |
330 |
405 |
355 |
320 |
26 |
2 |
12-Φ26 |
405 |
362 |
323.8 |
30.6 |
2 |
12-Φ26 |
400 |
355 |
324 |
24 |
2 |
12-Φ25 |
F14.36 × 36 |
|
300 |
356 |
460 |
410 |
378 |
28 |
2 |
12-Φ26 |
485 |
431.8 |
381 |
32.2 |
2 |
12-Φ26 |
445 |
400 |
368 |
24 |
2 |
16-Φ25 |
F14.36 × 36 |
|
350 |
450 |
520 |
470 |
428 |
30 |
2 |
16-Φ26 |
535 |
476.3 |
412.8 |
35.4 |
2 |
12-Φ30 |
490 |
445 |
413 |
26 |
2 |
16-Φ25 |
F16,46×46 |
|
400 |
530 |
580 |
525 |
490 |
32 |
2 |
16-Φ33 |
595 |
539.8 |
469.9 |
37 |
2 |
16-Φ30 |
560 |
510 |
475 |
28 |
2 |
16-Φ27 |
F16,46×46 |
|
450 |
580 |
640 |
585 |
550 |
40 |
2 |
20-Φ30 |
635 |
577.9 |
533.4 |
40.1 |
2 |
16-Φ33 |
620 |
565 |
530 |
30 |
2 |
20-Φ27 |
F25,55×55 |
|
500 |
660 |
715 |
650 |
610 |
44 |
2 |
20-Φ33 |
700 |
635 |
584.2 |
43.3 |
2 |
20-Φ33 |
675 |
620 |
585 |
30 |
2 |
20-Φ27 |
F30 |
相關產品
-
國標、德標閘閥
主要結構特點 流體阻力小。 打開和加藥時更省力。 流向一般不受限制，安裝方便。 結構合理，密封可靠，性能優良，外形美觀。 設計制造標準 ? 設計與制造標準：GB/T 12234、DIN 3352 ? 結構長度標準：GB/T 12221、DIN3202 ? 連接法蘭標準：JB/T 79、DIN 2543 ? 檢驗與試驗標準：GBfT 26480、DIN 3230 性能規范 ?公稱壓力：1.6、2.5、4.0、6.3Mpa ? 強度試驗：2.4、3.8、6.0、9.5Mpa ?密封試驗：1.8、2.8、4.4、7.0Mpa? ? 氣密封試驗：0.6Mpa ? 閥門主體材料：WCB( C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL) ? 適用介質：水、蒸汽...
-
三通法蘭球閥
產品概覽 1、氣動三通球閥，三通球閥在結構上采用一體式結構，4側閥座密封式，法蘭連接少，可靠性高，設計實現輕量化； 2、三通球閥門使用壽命長、流量大、阻力小； 3、三通球閥按作用分單作用和雙作用兩種，單作用型的特點是一旦電源故障，球閥就會在控制系統中國家要求； 4、球閥和閘閥是同一種閥門，不同之處在于它的關閉部分是一個球體，球體圍繞閥體中心線旋轉以開啟和關閉閥門。球閥主要用于管道中用于切斷、分配和改變介質的流動方向。球閥是一種應用廣泛的新型閥門。 產品結構 主要零件材料 材料名稱 碳鋼 不銹鋼 ...
-
不銹鋼衛生級卡箍
產品結構 主要外形尺寸 SIZE Φ A B 1″-1 1/2″ 19-38 53.5 44.5 2″ 50.8 66.5 57.5 2 1/2″ 63.5 81 72.0 3″ 76.2 94 85.0 3 1/2″ 89.1 108 102 4″ 101.6 122 113
-
快裝、對焊、法蘭隔膜閥
產品結構 主要外形尺寸 G81F DN 升 D H 10 108 25 93.5 15 108 34 93.5 20 118 50.5 111.5 25 127 50.5 111.5 32 146 50.5 144.5 40 146 50.5 144.5 50 190 64 167 65 216 91 199 G61F DN L A B H 10 108 12 1.5 93.5 15 108 18 1.5 93.5 20 118 22 1.5 111.5 25 127 28 1.5 111.5 32 146 34 1.5 144.5 40 146 40 1.5 144.5 50 190 ...
-

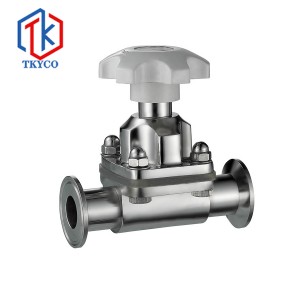

衛生級隔膜閥
