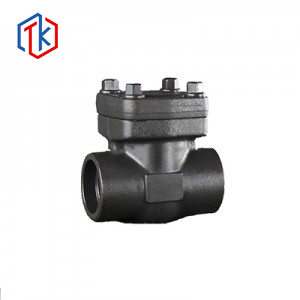

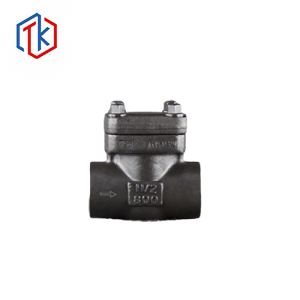

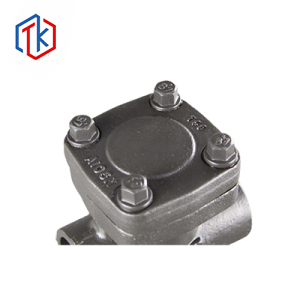

鍛鋼止回閥
產品概述
止回閥的作用是防止介質在管路中倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力開啟或關閉。止回閥僅用于介質之一- 管道上的流道，防止介質倒流，防止事故發生。
產品描述：
主要特點
1、中間法蘭結構（BB）：閥體閥蓋采用螺栓連接，這種結構便于閥門維修。
2、中間焊接：閥體閥蓋采用焊接結構，適用于高壓工況。
3、自密封結構，適用于高壓工況，密封性能好。
4、鍛鋼止回閥閥體通道采用全通徑或縮徑，默認縮徑。
5、升降式止回閥、球型止回閥、旋啟式止回閥等。
6、特殊工況可按要求內置彈簧。
產品結構
主要零件材料
|
材料名稱 |
材料 |
|||
|
閥體 |
A105 |
A182?F22 |
A182?F304 |
A182?F316 |
|
閥掰 |
A105 |
A276?F22 |
A276?304 |
A182?316 |
|
密封面 |
鉻不銹鋼或碳鋼堆焊硬質合金 |
|||
|
閥蓋 |
A105 |
A182?F22 |
A182?F304 |
A182?F316 |
主要尺寸及重量
|
H6?4/1H/Y |
CLASS150-800 |
|||||||
|
Size |
d |
S |
D |
G |
T |
L |
H |
|
|
In |
mm |
|||||||
|
1/2″ |
15 |
10.5 |
22.5 |
36 |
1/2″ |
10 |
79 |
64 |
|
3/4″ |
20 |
13 |
28.5 |
41 |
3/4” |
11 |
92 |
66 |
|
1″ |
25 |
17.5 |
34.5 |
50 |
1″ |
12 |
111 |
82 |
|
1?1/4″ |
32 |
23 |
43 |
58 |
1 1/4″ |
14 |
120 |
92 |
|
1?1/2″ |
40 |
29 |
49 |
66 |
1 1/2″ |
15 |
152 |
103 |
|
2″ |
50 |
35 |
61.1 |
78 |
2″ |
16 |
172 |
122 |
相關產品
-
法蘭(固定式)球閥
產品概覽 Q47型固定球閥與浮動球閥相比，它在工作時，球體前方的流體壓力全部傳遞給承力，不會使球體向閥座移動，所以閥座不會承受太大壓力大，所以固定球閥扭矩小，閥座變形小，密封性能穩定，使用壽命長，適用于高壓，大口徑。先進的彈簧預座組件具有自緊特性，實現上游密封.每個閥門有兩個閥座，可以在各個方向密封，因此安裝不受流量限制。是新一代高性能球閥，法蘭固定球閥適用于長管道和一般工業管道，其強度、安全性，在設計中特別考慮到抗惡劣環境，適用于各種腐蝕性和非腐蝕性介質。 法蘭固定球閥...
-
焊接蝶閥
產品結構 主要外形尺寸 SPECIFICATIONS(ISO) A B D L H KG 20 50 78 19.05 130 82 1.2 25 50 78 25.4 130 82 1.2 32 50 78 31.8 130 82 1.05 38 50 86 38.1 130 86 1.2 51 52 102 50.8 140 96 1.7 63 56 115 63.5 150 103 2.1 76 56 128 76.1 150 110 2.4 89 60 139 88.9 170 116 2.7 102 64 154 101.6 170 122 3.05 108 64 159 108 170 126 3.1...
-
不銹鋼手柄對夾蝶閥
產品特點 1、結構簡單，操作方便; 2、安裝簡便，密封性能好; 3、使用壽命長、可靠性高; 4、零件互接性好，標準接口尺寸，靈活配備各種操作機構運行。 5、采用無銷無靠背結構，密封更可靠。 工作原理 通過旋轉手柄或手輪控制密封嫌板的轉動，控制閥門的開啟、關閉和調節流量。 技術參數 標準∶GB12238-89/EN 593 壓力∶PN16/PN25 尺寸∶DN40-DN1200 溫度∶-20℃-100℃ 閥體：球磨鑄鐵鋼/合金 閥板∶球墨鑄鐵/不銹鍋/鋁青銅/尼龍涂層 閥桿∶不銹鋼 閥座∶EPDM/NBR/VITON/PTFE等 主要零件材料 閥體 閥板 閥桿 ...
-

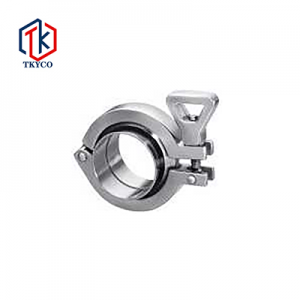

不銹鋼衛生級卡箍
