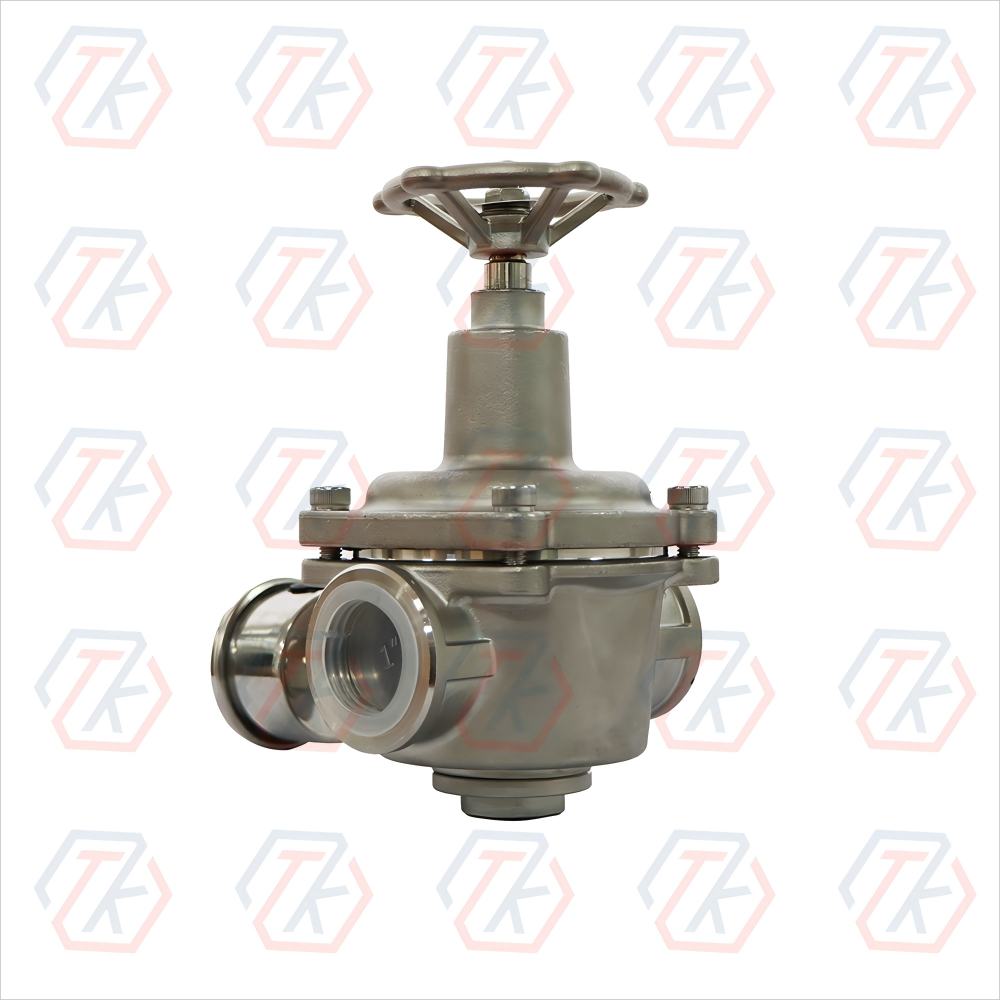

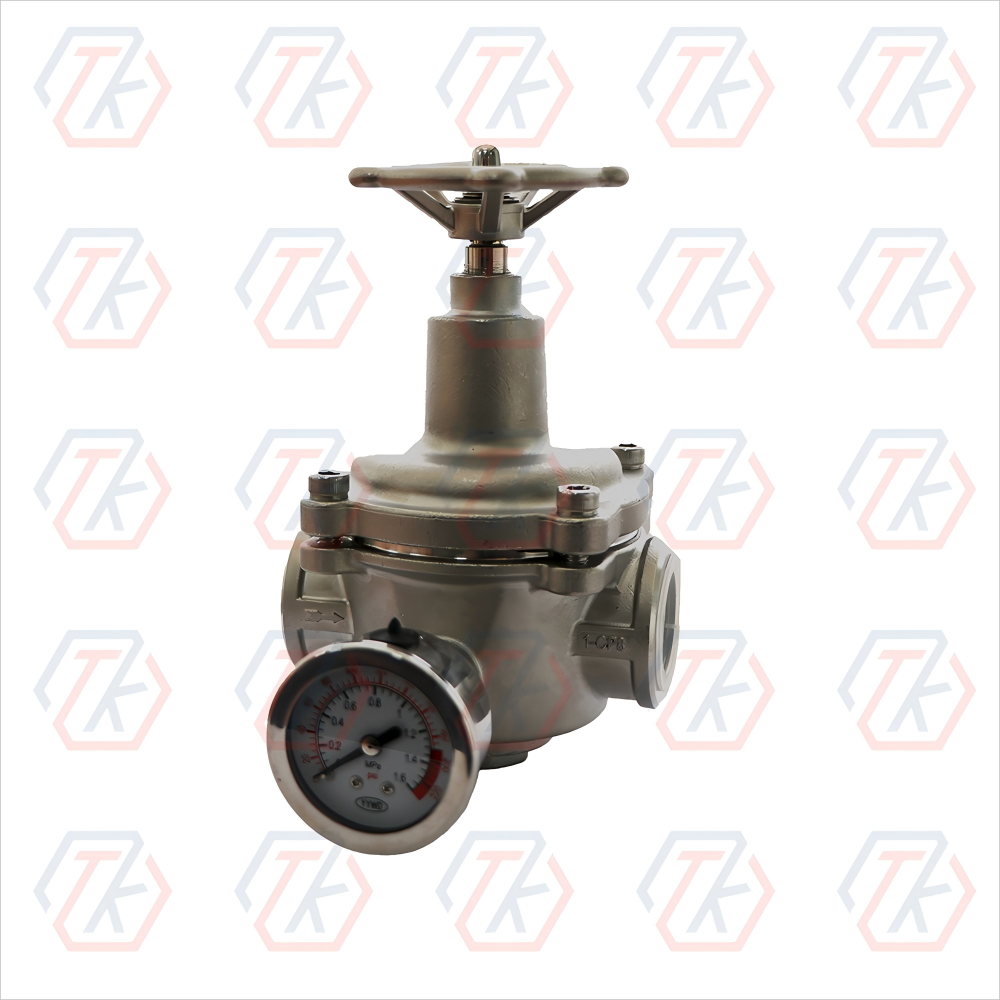

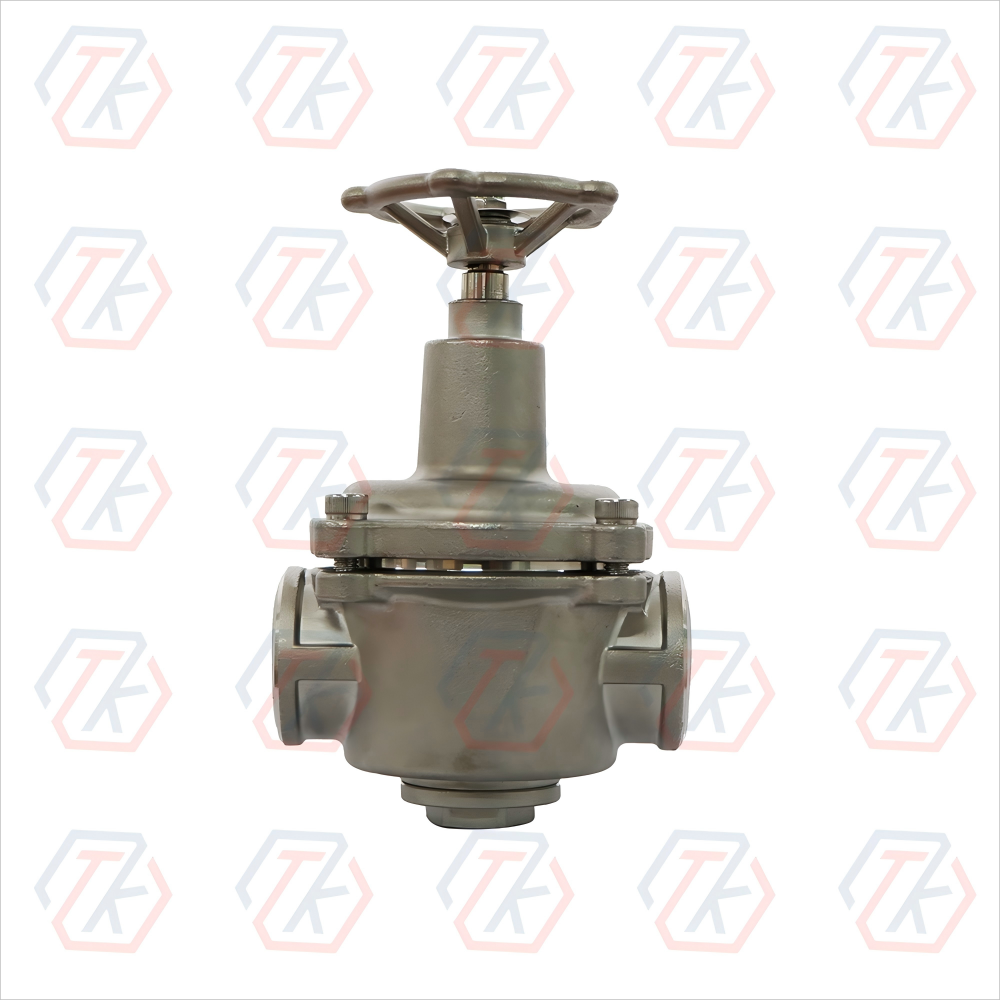

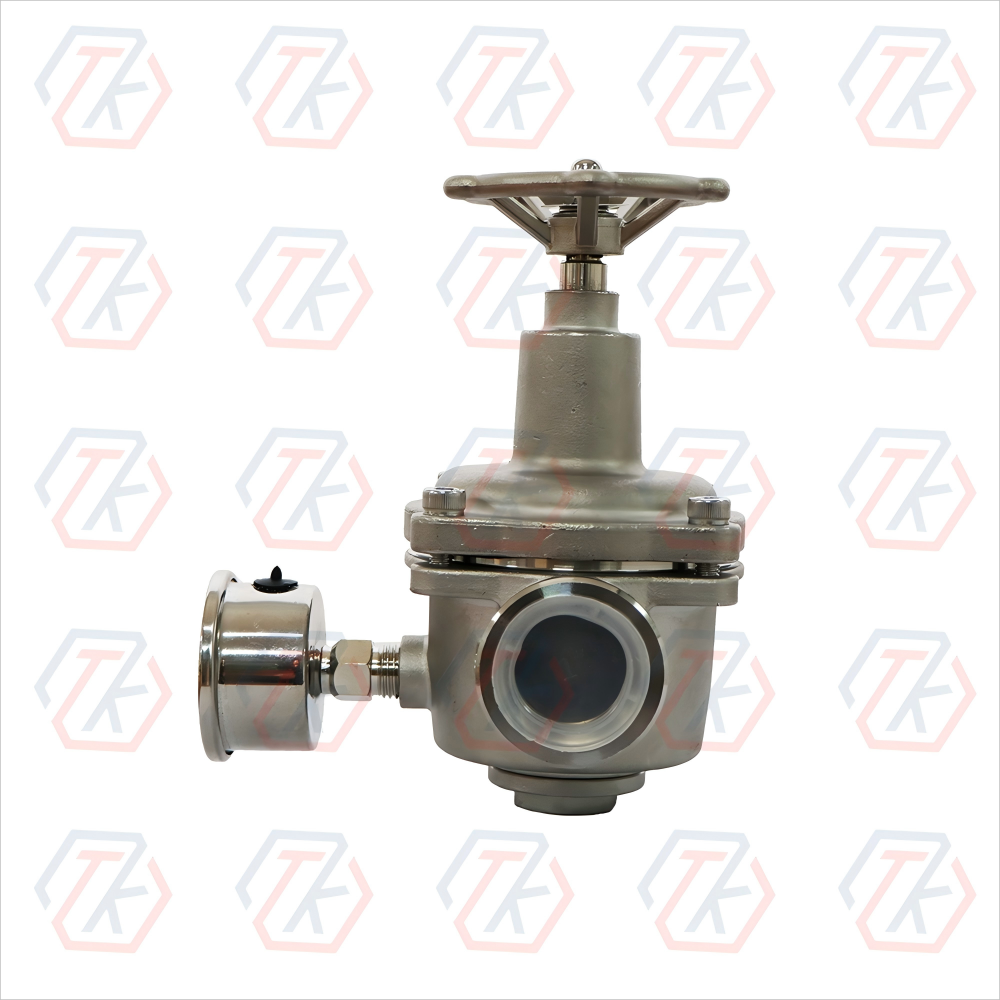

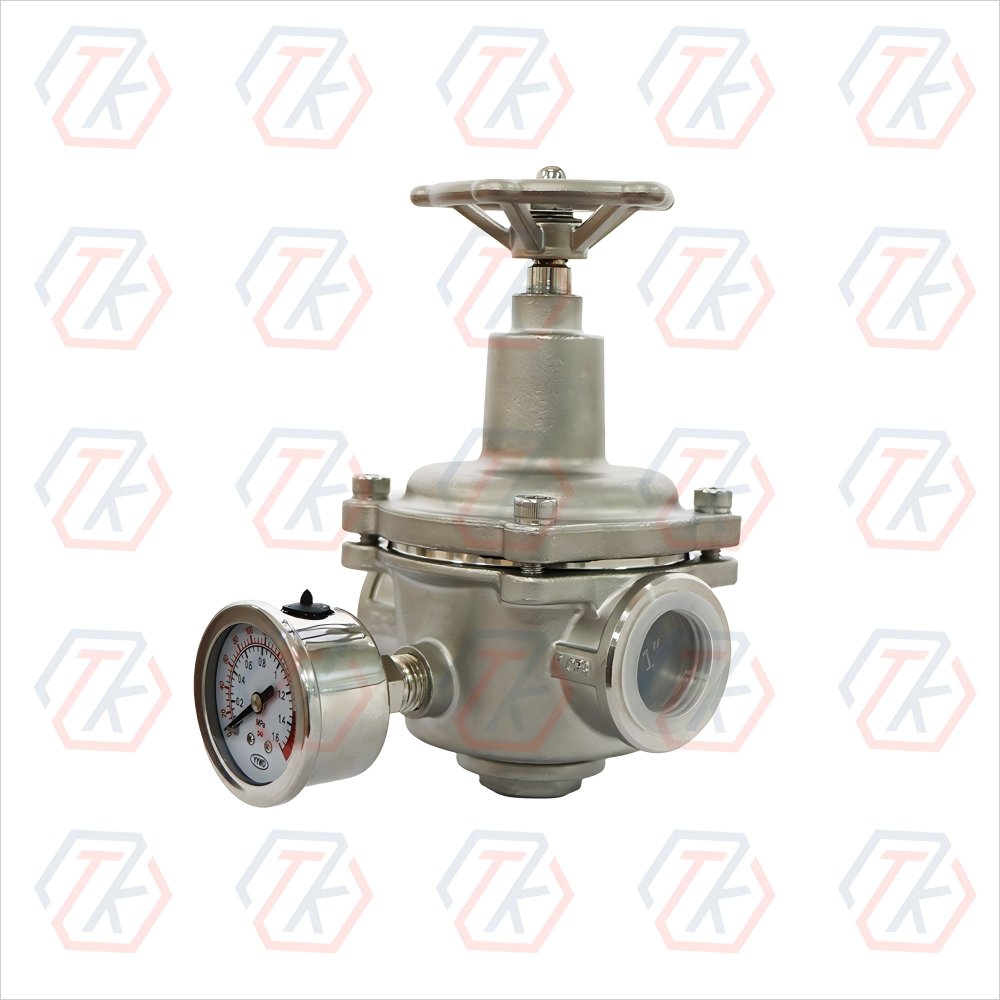

此閥由于采用了閥后壓力及反饋機構,工作中減動壓、既可水平安裝、也可垂直安裝。在管道系統中的分支系統中,是保持二次側壓力的理想產品。在高層建筑冷熱供水系統中的完全可以代替分區供水中的分壓箱。安裝此閥可實現低壓供水,可節水、節能、減小噪音和延長管路及衛生器具的使用壽命。安裝此閥可簡化供水系統中的設備,可降低工程造價。此閥更換部分零件,還可用在工業生產中需要減壓力的場合。
工作原理

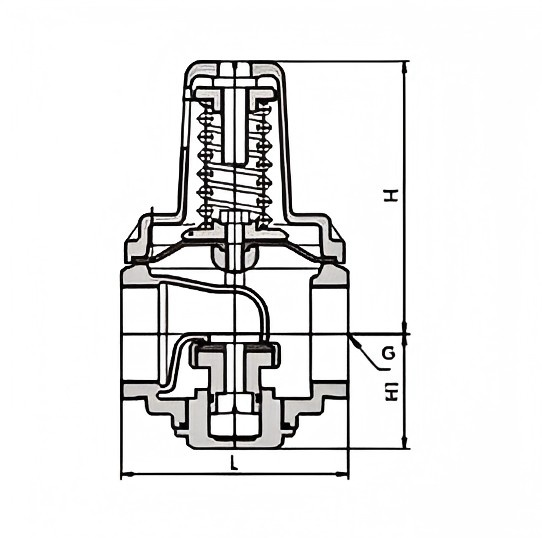

此閥主體由閥體、閥蓋、閥芯、閥瓣、膜片、彈簧、手輪等零件組成。此閥為常開型彈簧膜片式(進出口同時打開)。使閥瓣和截流口保持相應位置;當達到調定值截流口開啟
實現減動太壓力。此閥為上進下出。

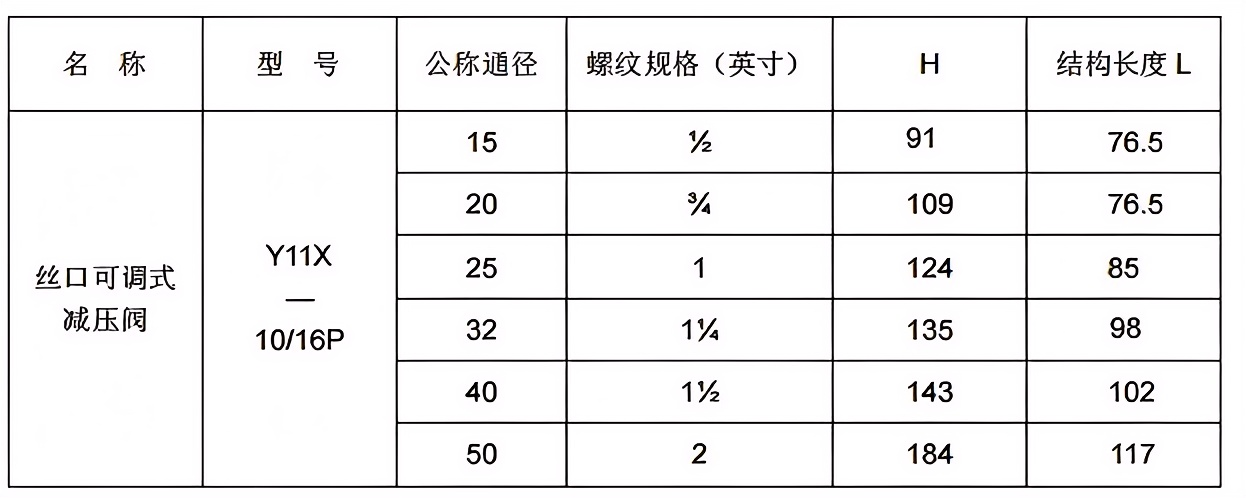

技術參數
連接形式:內螺紋式
壓力∶PN10/PN16
尺寸∶DN15-DN50
溫度∶0℃-80℃、
閥蓋:不銹鋼
閥體:不銹鋼
閥桿∶不銹鋼
