鍛鋼閘閥
產品描述
內螺紋承插焊鍛鋼閘閥流體阻力小，啟閉所需力矩小，可用于介質在環網管道的兩個方向流動，即介質的流動不受限制.全開時，工作介質對密封面的沖蝕比截止閥小。結構簡單，制造工藝好，結構長度短。

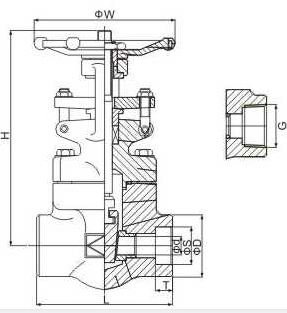

產品結構
主要零件材料
|
零件名稱 |
材料 |
|||
|
閥體 |
A105 |
A182 ?F22 |
A182 F304 |
A182 F316 |
|
閥座 |
A276 420 |
A276 304 |
A276 304 |
A182 316 |
|
閘板 |
A182 F430/F410 |
A182 F304 |
A182 F304 |
A182 F316 |
|
閥桿 |
A182 F6A |
A182 F22 |
A182 F304 |
A182 F316 |
|
墊片 |
316+柔性石墨 |
|||
|
閥蓋 |
A105 |
A182 F22 |
A182 F304 |
A182 F316 |
主要尺寸及重量
|
Z6/1 1H/Y |
CLASS150-800 |
||||||||
|
Size |
d |
S |
D |
G |
T |
L |
H |
W |
|
|
DN |
Inch |
||||||||
|
1/2 |
15 |
10.5 |
22.5 |
36 |
1/2″ |
10 |
79 |
162 |
100 |
|
3/4 |
20 |
13 |
28.5 |
41 |
3/4″ |
11 |
92 |
165 |
100 |
|
1 |
25 |
17.5 |
34.5 |
50 |
1″ |
12 |
111 |
203 |
125 |
|
1 1/4 |
32 |
23 |
43 |
58 |
1-1/4″ |
14 |
120 |
220 |
160 |
|
1 1/2 |
40 |
28 |
49 |
66 |
1-1/2″ |
15 |
120 |
255 |
160 |
|
2 |
50 |
36 |
61.1 |
78 |
2″ |
16 |
140 |
290 |
180 |
相關產品
-
不銹鋼手柄對夾蝶閥
產品特點 1、結構簡單，操作方便; 2、安裝簡便，密封性能好; 3、使用壽命長、可靠性高; 4、零件互接性好，標準接口尺寸，靈活配備各種操作機構運行。 5、采用無銷無靠背結構，密封更可靠。 工作原理 通過旋轉手柄或手輪控制密封嫌板的轉動，控制閥門的開啟、關閉和調節流量。 技術參數 標準∶GB12238-89/EN 593 壓力∶PN16/PN25 尺寸∶DN40-DN1200 溫度∶-20℃-100℃ 閥體：球磨鑄鐵鋼/合金 閥板∶球墨鑄鐵/不銹鍋/鋁青銅/尼龍涂層 閥桿∶不銹鋼 閥座∶EPDM/NBR/VITON/PTFE等 主要零件材料 閥體 閥板 閥桿 ...
-
美標、日標止回閥
產品結構特點 止回閥是一種“自動”閥門，順流打開，逆流關閉?？肯到y中介質的壓力打開閥門，當介質倒流時關閉閥門。操作因人而異。止回閥機構的類型。 最常見的止回閥類型有旋啟式、升降式（旋塞式和球式）、蝶式、止回式、傾盤式。產品廣泛應用于石油、化工、制藥、化肥、電力、城建等行業管道系統。 止回閥可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和直通式兩種。旋啟式止回閥又分為單式、雙式和多式。閥門類型三、蝶形止回閥可分為蝶形雙瓣、蝶形單瓣，以上幾種止回閥按連接形式可分為螺紋連接、法...
-
靜態平衡閥
主要零件材質 操作步驟 產品結構
-
金屬硬密封球閥
產品描述 閥門的驅動部分根據閥門結構和用戶要求，采用手柄、渦輪、電動、氣動等，可根據實際情況和用戶要求選擇合適的驅動方式。 該系列球閥產品根據介質和管道的情況，以及用戶的不同要求，設計防火、防靜電等結構，耐高溫、耐低溫，能保證閥門在不同工況下經常工作，廣泛應用于天然氣、石油、化工、冶金、城建、環保、制藥、食品等行業。 特征 ? 該系列閥門采用鍛鋼或鑄鋼作為閥體材料。結構可以是浮動式或耳軸式球支撐。 ? 高精度加工可實現卓越的球和閥座接口，可實現符合 ANSI B16.104 dass VI 泄漏標準的嚴密關閉。 ? 浮動安...
-

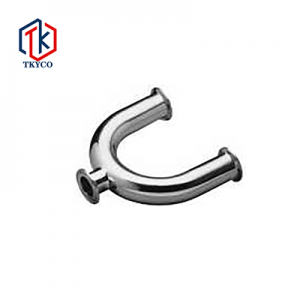

不銹鋼衛生級快裝式U型三管通
