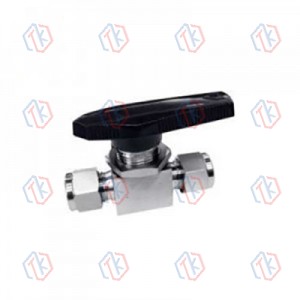

鍛鋼球閥/針型閥
產品結構
主要零件材料
|
材料名稱 |
碳鋼 |
不銹鋼 |
|
|
閥體 |
A105 |
A182 F304 |
A182 F316 |
|
閥蓋 |
A105 |
A182 F304 |
A182 F316 |
|
球體 |
A182 F304/A182 F316 |
||
|
閥桿 |
2Cr13 / A276 304 / A276 316 |
||
|
閥座 |
聚四氟乙烯、聚四氟乙烯 |
||
|
填料 |
聚四氟乙烯/柔性石墨 |
||
|
壓蓋 |
TP304 |
||
|
螺柱 |
A193-B7 |
A193-B8 |
|
|
螺母 |
A194-2H |
A194-8 |
|
?主要外形尺寸
|
DN |
L |
D |
W |
H |
|
3 |
60 |
Φ6 |
38 |
32 |
|
6 |
65 |
Φ8 |
38 |
42 |
|
10 |
75 |
Φ10 |
38 |
50 |
