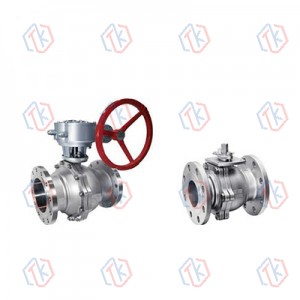

日標浮動式法蘭球閥
產品概覽
日標球閥采用分體式結構設計，密封性能好，不受安裝方向限制，介質流動可任意；球體與球體之間有防靜電裝置；閥桿防爆設計；自動壓縮填料設計，流體阻力小；日標球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面和球面常處于關閉狀態，不易被介質沖蝕，操作維修方便，適用于水、溶劑、酸類、氣體等一般工作介質，如日標球閥，也適用于氧氣、雙氧水、甲烷、乙烯等介質工況，廣泛應用于各行業。

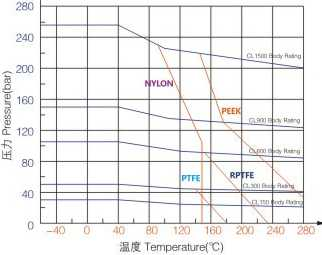

產品結構
主要零件材料
|
材料名稱 |
碳鋼 |
不銹鋼 |
|
|
閥體 |
WCB、A105 |
CF8、CF3 |
CF8M、CF3M |
|
閥蓋 |
WCB、A105 |
CF8、CF3 |
CF8M、CF3M |
|
球體 |
304 |
304 |
316 |
|
閥桿 |
304 |
304 |
316 |
|
閥座 |
聚四氟乙烯、聚四氟乙烯 |
||
|
填料 |
聚四氟乙烯/柔性石墨 |
||
|
壓蓋 |
WCB、A105 |
CF8 |
|
主要外形尺寸和連接尺寸
(JIS): 10K
|
DN |
L |
D |
D1 |
D2 |
B |
T |
Z-ΦD |
ISO5211 |
TXT |
|
15A |
108 |
95 |
70 |
52 |
12 |
1 |
4-Φ15 |
F03/F04 |
9X9 |
|
20A |
117 |
100 |
75 |
58 |
14 |
1 |
4-Φ15 |
F03/F04 |
9X9 |
|
25A |
127 |
125 |
90 |
70 |
14 |
1 |
4-Φ19 |
F04/F05 |
11X11 |
|
32A |
140 |
135 |
100 |
80 |
16 |
2 |
4-Φ19 |
F04/F05 |
11X11 |
|
40A |
165 |
140 |
105 |
85 |
16 |
2 |
4-Φ19 |
F05/F07 |
14X14 |
|
50A |
178 |
155 |
120 |
100 |
16 |
2 |
4-Φ19 |
F05/F07 |
14X14 |
|
65A |
190 |
175 |
140 |
120 |
18 |
2 |
4-Φ19 |
F07 |
14X14 |
|
80A |
203 |
185 |
150 |
130 |
18 |
2 |
8-Φ19 |
F07/F10 |
17X17 |
|
100A |
229 |
210 |
175 |
155 |
18 |
2 |
8-Φ19 |
F07/F10 |
22X22 |
|
125A |
300/356 |
250 |
210 |
185 |
20 |
2 |
8-Φ23 |
||
|
150A |
340/394 |
280 |
240 |
215 |
22 |
2 |
8-Φ23 |
||
|
200A |
450/457 |
330 |
290 |
265 |
22 |
2 |
12-Φ23 |
||
|
250A |
533 |
400 |
355 |
325 |
24 |
2 |
12-Φ25 |
||
|
300A |
610 |
445 |
400 |
370 |
24 |
2 |
16-Φ25 |
(JIS): 20K
|
DN |
L |
D |
D1 |
D2 |
B |
T |
Z-ΦD |
|
15A |
140 |
95 |
70 |
52 |
14 |
1 |
4-Φ15 |
|
20A |
152 |
100 |
75 |
58 |
16 |
1 |
4-Φ15 |
|
25A |
165 |
125 |
90 |
70 |
16 |
1 |
4-Φ19 |
|
32A |
178 |
135 |
100 |
80 |
18 |
2 |
4-Φ19 |
|
40A |
190 |
140 |
105 |
85 |
18 |
2 |
4-Φ19 |
|
50A |
216 |
155 |
120 |
100 |
18 |
2 |
8-Φ19 |
|
65A |
241 |
175 |
140 |
120 |
20 |
2 |
8-Φ19 |
|
80A |
282 |
200 |
160 |
135 |
22 |
2 |
8-Φ23 |
|
100A |
305 |
225 |
185 |
160 |
24 |
2 |
8-Φ23 |
|
125A |
381 |
270 |
225 |
195 |
26 |
2 |
8-Φ25 |
|
150A |
403 |
305 |
260 |
230 |
28 |
2 |
12-Φ25 |
|
200A |
502 |
350 |
305 |
275 |
30 |
2 |
12-Φ25 |
|
250A |
568 |
430 |
380 |
345 |
34 |
2 |
12-Φ27 |
|
300A |
648 |
480 |
430 |
395 |
36 |
3 |
16-Φ27 |
相關產品
-
美標法蘭、對夾蝶閥(金屬密封、四氟密封)
產品描述 本公司生產的蝶閥除采用傳統的中線結構外，還有更先進的三偏心金屬硬密封結構，閥體與閥座為連接件，閥座密封面層焊接耐熱、耐腐蝕合金材質，蝶板上固定有多層軟折密封面，該蝶閥與傳統蝶閥相比具有耐高溫、操作輕便、啟閉無摩擦、隨傳動扭矩增大關閉密封補償機構，提高蝶閥密封性能，延長使用壽命等優點。 公司生產的蝶閥已廣泛應用于石油、化工、天然氣、電力、冶金、輕工和給排水工程等行業的管道上，作為流動和截斷介質的閥門。 產品結構 主要零件材料 材料名稱 碳鋼 不銹鋼 閥體 WCB CF8 CF8M 蝶...
-
美標、日標閘閥
產品特點 產品設計制造符合國外要求，密封可靠，性能優良。 ②結構設計緊湊合理，造型美觀。 ③楔形柔性閘門結構，大直徑組滾動軸承，啟閉方便。 (4)閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選用，可適用于各種壓力、溫度和介質工況。 ⑤ 采用國內外管法蘭標準和法蘭密封面型式，滿足各種工程需要和用戶要求。 產品結構 主要尺寸及重量 Z41(0)W.H.Y???? Class 150K/10K/16K SIZE INCH 1/2 3/4 1 1 1/4 ?1 1/2 2 ?2 1/2 3 4 5 6 8 10 12 14 16 18 20 24 28 32 36 ...
-
國標、德標截止閥
產品概述 J41H、J41Y、J41W國標截止閥的啟閉件為圓柱形蝶板，密封面為平面或圓錐形，蝶板沿流體中心線作直線運動。國標截止閥僅適用于完全全開和全關，一般不調節流量，自定義允許調節和節流。 產品結構 主要尺寸和重量 PN16 DN L D D1 D2 F B B Z-ΦD JB/T 79 HG/T 20592 JB/T 79 HG/T 20592 JB/T 79 HG/T 20592 15 130 95 95 65 45 2 14 16 4-Φ14 4-Φ14 20 150 105 105 75 55 2 14 18 4-Φl4 4-Φ14 25 160 115 115 85 65 2 14 18 4-Φ1...
-
手柄對夾蝶閥
產品特點 1、結構簡單，操作方便; 2、安裝簡便，密封性能好; 3、使用壽命長、可靠性高; 4、零件互接性好，標準接口尺寸，靈活配備各種操作機構運行。 5、采用無銷無靠背結構，密封更可靠。 工作原理 通過旋轉手柄或手輪控制密封嫌板的轉動，控制閥門的開啟、關閉和調節流量。 技術參數 標準∶GB12238-89/EN 593 壓力∶PN16/PN25 尺寸∶DN40-DN1200 溫度∶-20℃-100℃ 閥體：球磨鑄鐵鋼/合金 閥板∶球墨鑄鐵/不銹鍋/鋁青銅/尼龍涂層 閥桿∶不銹鋼 閥座∶EPDM/NBR/VITON/PTFE等 主要零件材料 閥體 閥板 閥桿 閥座 球墨鑄鐵 球墨鑄...
-
螺紋蝶閥
產品結構 主要外形尺寸 規格(ISO) A B D L H KG 25 66 78 40×1/6 130 82 1.3 32 66 78 48×1/6 130 82 1.3 38 70 86 60×1/6 130 86 1.7 51 76 102 70×1/6 140 96 2.2 63 80 115 85×1/6 150 103 2.9 76 84 128 98×1/6 150 110 3.4 89 90 139 110×1/6 170 116 3.9 102 104 159 132 x 1/6 170 126 5.5
-
法蘭渦輪蝶閥
主要零件材料 NO. 名稱 材質 1 閥體 DI/304/316/WCB 2 閥桿 45#/SS410/2CR13 3 閥板 304/316/316L/DI 4 閥座 NR/NBR/EPDM 產品結構 主要尺寸和重量 DN 50 65 80 100 125 150 200 250 300 350 400 450 C 108 112 114 127 140 140 152 165 178 190 216 222 A 83 93 100 114 125 143 170 200 223 270 300 340 B 120 130 145 155 170 190 205 235 28...
